在传统配电盒的水位、温度检测与负载开关之上，Smart PDU 把电量计量、充放电信息、充电器与逆变器管理、胎压检测、语音操控与操作记录全部集成到一台 19 寸机架主机里。
8×10A + 4×20A + 3×30A，逐路独立控制与状态指示，单台主机管理整车直流负载。
配电盒内直接集成电量计量，无需再单独串联库伦计，采样 1 次/秒，自动识别充放电方向。
7 寸 TFT 触摸屏集中显示电量、剩余使用时间、水位、胎压与充电信息；屏内 MIC 支持离线语音开关负载。
| 项目 | 规格 |
|---|---|
| 水位检测 | TANK1–4，4 路（6 段式） |
| 温度检测 | T1–T2，2 路 PT100（-40℃ ~ 100℃） |
| 胎压监测 | 最多 6 路（433MHz），IP67 / 0–100PSI |
| CAN 接口 | 4 路（RJ45 网口，标配连接线） |
| 远程升级 | 支持远程升级模块（选配） |
传感器与配件均为选配项，详见 标配与选配清单。
19 寸标准机架外壳，正面为 7 寸中控屏与 15 路负载接口，顶部检修口集成保险丝与逐路状态指示。

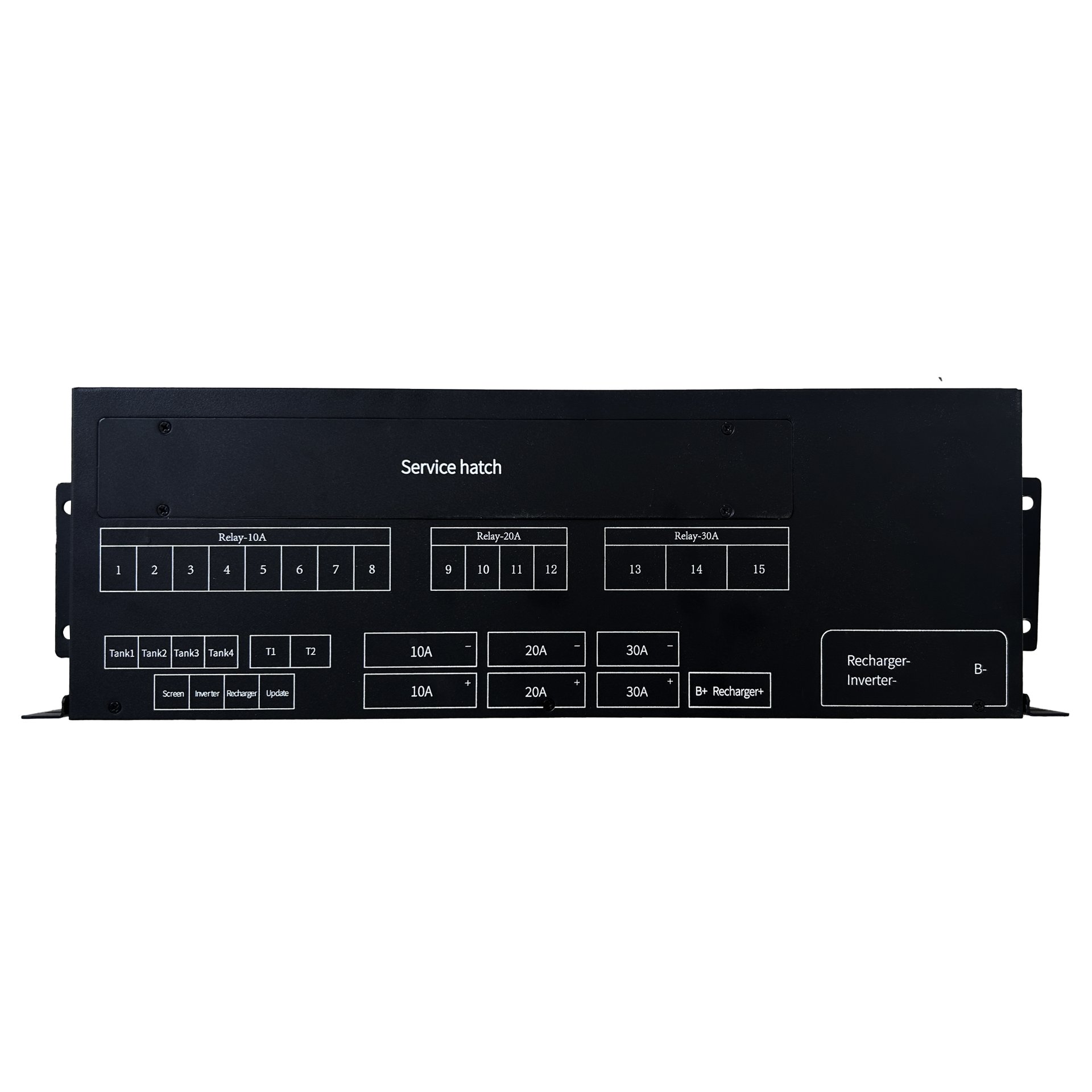

Smart PDU 主机 · 19 寸机架（440×150×69mm）· 15 路负载 + 检修口

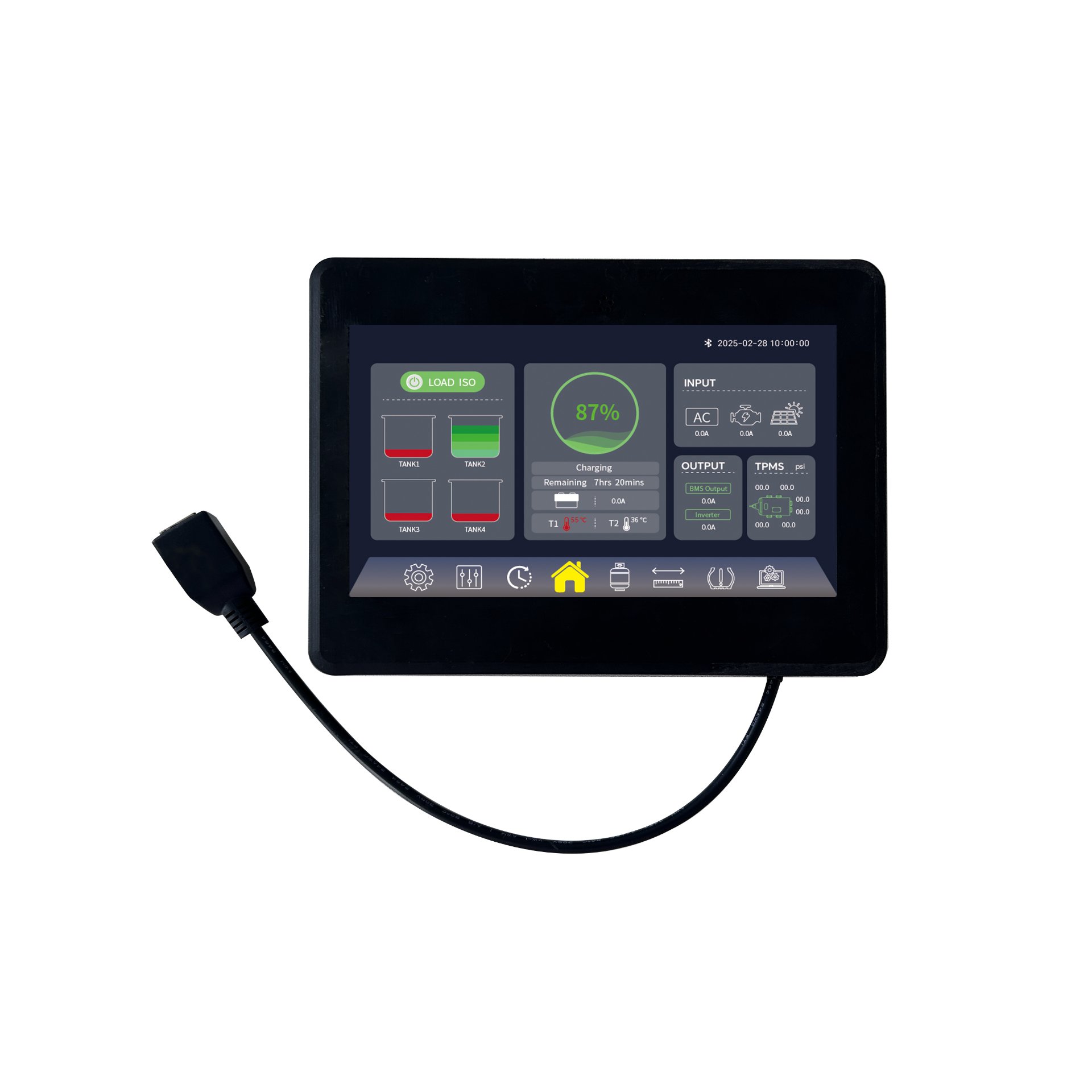

7 寸 TFT 触摸中控屏 · 电量 / 水位 / 胎压 / 充电信息一屏统管
| 接口 | 说明 |
|---|---|
| B− | 生活电池负极 |
| P− | 充电器 / 逆变器负极 |
| Re charger + / B+ | 生活电池输入（充电侧正极） |
| 30A +/− | 30A 负载专用接插件（3 路） |
| 20A +/− | 20A 负载专用接插件（4 路） |
| 10A +/− | 10A 负载专用接插件（8 路） |
| T1–T2 | PT100 温度探头接口 |
| TANK1–4 | 液位仪接口 |
| CAN ×4 | RJ45 网口，连接充电器、逆变器、中控屏等 |
保险丝位于顶部检修口，逐路带状态指示灯，烧断后可直接更换同规格保险丝（严禁加大额定电流）。
| 项目 | 说明 |
|---|---|
| 安装方式 | 螺钉 / 螺栓固定于平整坚固表面，尽量靠近电池与充电器；禁止使用胶类固定 |
| 中控屏安装 | 开孔 169×122mm 嵌入式安装，CAN 供电通信 |
| 充电器管理 | CAN 读取充电信息并调控充电状态，最大充电电流 50A |
| 逆变器 UPS | UPS 通道为冰箱等设备提供不间断供电 |
| 负载分配 | 大功率设备（空调、逆变器）优先走 30A 通道，照明与弱电走 10A 通道 |
| 远程升级 | 选配远程升级模块 + 专用线缆，可远程更新固件 |
负载总电流超过 70A 时系统会先黄色提示，超过 80A 将自动断开全部负载，规划负载时请预留余量。
主设备参数与内置电池管理（库仑计）测量参数如下。
| 项目 | 规格 |
|---|---|
| 产品型号 | Smart PDU（19 寸标准机架外壳） |
| 系统电压 | 12V |
| 最大充电电流 | 50A |
| 最大放电电流 | 70A |
| 负载输出 | 15 路：8×10A + 4×20A + 3×30A（独立控制） |
| 水位检测 | TANK1–4，4 路（6 段式） |
| 温度检测 | T1–T2，2 路 PT100（-40℃ ~ 100℃） |
| 胎压监测 | 最多 6 路（433MHz） |
| 显示屏 | 7 寸 TFT 触摸中控屏（嵌入式开孔 169×122mm） |
| CAN 接口 | 4 路（RJ45 网口，标配连接线） |
| 保险丝 | 10A / 20A / 30A 叶片式，顶部检修口更换，每路带状态指示灯 |
| DC 线缆规格 | B- / P-：4AWG；B+、30A、20A：8AWG；10A：10AWG |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸 / 重量 | 440 × 150 × 69 mm；主机 4kg，7 寸屏 318g |
| 保修 | 自购买之日起一年（非人为质量问题） |
| 项目 | 规格 |
|---|---|
| 电压测量 | 8–24V，分辨率 0.01V，精度 ±2% |
| 电流测量 | 0–50A，分辨率 0.01A，精度 ±5% |
| 温度测量 | 0–100℃ |
| 容量显示 | 0–100% |
| 功率测量 | 0–72kW，分辨率 0.001W |
| 安时测量 | 0–9999.99AH，分辨率 0.001AH |
| 瓦时测量 | 0–9999.99kWh，分辨率 0.01WH |
| 采样速率 | 1 次 / 秒 |
| 保护功能 | 过压 / 欠压 / 过流 / 过功率 / 过温保护，告警提示 + 蜂鸣器报警 |
| 智能识别 | 自动识别充放电电流方向，实时监测电池容量、外部电源与充电器工作状态 |
系统按工况分级响应：能提示的先提示，涉及安全的直接断开负载，全部在屏幕上可视化显示。
| 工况 | 系统响应 |
|---|---|
| 总输出 > 80A | 红色告警 + 7 声告警音（约 50 分贝），自动断开全部负载 |
| 总输出 70–80A | 黄色告警 + 3 声提示；未处理则显示黄色感叹号，不影响其他操作，降至 70A 以下自动恢复 |
| SOC ≤ 5% | 电池信息区域转红提示 |
| 水位最低 / 未接水位仪 | 水位显示红色 |
| 温度 > 55℃ | 温度显示红色 |
| 电池过热 | 自动关闭所有直流输出负载，红色告警 + 持续鸣叫；温度恢复正常后自动恢复 |
| 保险丝异常 | 检修口内逐路指示灯提示，可快速更换同规格保险丝（严禁加大额定电流） |
主机与中控屏为标配；水位、胎压等传感器按车型与需求选配。
| 项目 | 说明 |
|---|---|
| 主机与屏幕 | Smart PDU 主机、7 寸触摸屏 |
| 温度传感器 | PT100 温度传感器（1M 线） |
| 接线配件 | T25-8 铜鼻子、接插件包（10A / 20A / 30A / 传感器） |
| 安装配件 | 螺丝包、螺丝刀 |
| 文件与包装 | 说明书、包装盒 |
| 项目 | 说明 |
|---|---|
| 胎压传感器 | 433MHz，2.1–3.3V，响应 <5s，IP67，-30~+70℃，量程 0–100PSI，电池寿命 2–3 年 |
| 螺纹水位传感器 | 150 / 175 / 200mm 三种长度；BSP1 1/4 螺纹钢头，304 不锈钢杆，0–190Ω 输出，干簧管磁感应，-40~+75℃ |
| 远程升级模块 | 含专用线缆，支持远程固件更新 |
| 保险丝盒 | 含 80A 保险丝片 |
| 保险丝 | 10A / 20A / 30A / 80A 备件 |
| 项目 | 规格 |
|---|---|
| 感温芯片 | 德国贺利氏芯片 |
| 探头材质 | 304 不锈钢探头 4×30mm |
| 线材 | 三芯镀银四氟屏蔽线 |
| 测温范围 | -50℃ ~ 200℃ |
| 精度等级 | 2B / B / A / 1/3B 可选 |
从机架固定到语音联调，4 段视频覆盖 Smart PDU 的完整装车流程。
主机、7 寸屏与配件清点；安装位置选择（靠近电池与充电器）、固定方式与散热间距。
B− / P− / B+ 主回路线径与压接，10A / 20A / 30A 负载接插件分配，以及保险丝选型规范。
4 路水位探头安装与标定、PT100 温度探头布置、433MHz 胎压传感器配对与轮位设置。
CAN 接线与屏幕通信、负载通道命名与分配、语音唤醒词与声控开关测试，以及告警阈值验证。
视频上线后可直接在页面上播放；未放置视频文件的卡片会给出占位提示，不影响其他内容。
Smart PDU 智能配电盒已在本公司 1688 官方店铺上线：整机与配件（水位传感器、胎压传感器、保险丝、远程升级模块）均可下单。批量配套或按车型定制通道配置，可在店铺留言或联系客服，我们按项目核对清单后出货。
告诉我们车型、电池容量与整车负载清单，我们帮您核对通道分配、线径与保险丝规格，输出整套配置单。
