房车电量表最大的问题是「越用越不准」——Blue Shunt 系列用真实分流采样替代电压估算，配合容量归位，SOC 长期不漂移。选型只需两步：确定数据怎么看（GEN1 / GEN2），再确定主回路多大电流（200A – 2000A）。
自带段码 LCD 屏与四按键的基础款：SOC 电量环、电压、电流、温度、剩余时间本机直读，上车即用，不依赖手机与主机。8–120V 超宽工作电压，覆盖锂电、磷酸铁锂、铅酸、镍氢电池组；蓝牙为选配，选配后可接入「智能生活」APP 查看与告警。
内置蓝牙的智能款。手机 APP 直接查看 SOC、电压、电流、功率与历史曲线，CAP 容量、工作模式、P1 供电全部在 APP 里配置，同时保留 RS485（Modbus）接入整车系统。适合自行改装与需要现场调试的场景。
两大类 × 四档电流，共 8 款型号。电流档以配套分流器的满量程电流命名，全部为 75mV 满量程输出。
| 型号 | 配套分流器 | 持续工作电流 | 瞬时最大电流 | 数据查看方式 |
|---|---|---|---|---|
GEN1Blue Shunt Gen1 · 200A |
200A / 75mV | 0 ~ 140A | ≤ 200A | 本机 LCD 直显 · 蓝牙选配 APP |
GEN1Blue Shunt Gen1 · 500A |
500A / 75mV | 0 ~ 350A | ≤ 500A | 本机 LCD 直显 · 蓝牙选配 APP |
GEN1Blue Shunt Gen1 · 1000A |
1000A / 75mV | 0 ~ 700A | ≤ 1000A | 本机 LCD 直显 · 蓝牙选配 APP |
GEN1Blue Shunt Gen1 · 2000A |
2000A / 75mV | 0 ~ 1400A | ≤ 2000A | 本机 LCD 直显 · 蓝牙选配 APP |
GEN2Blue Shunt Gen2 · 200A |
200A / 75mV | 0 ~ 140A | ≤ 200A | 蓝牙 APP · RS485 · LCD 显示屏 |
GEN2Blue Shunt Gen2 · 500A |
500A / 75mV | 0 ~ 350A | ≤ 500A | 蓝牙 APP · RS485 · LCD 显示屏 （标准款） |
GEN2Blue Shunt Gen2 · 1000A |
1000A / 75mV | 0 ~ 700A | ≤ 1000A | 蓝牙 APP · RS485 · LCD 显示屏 |
GEN2Blue Shunt Gen2 · 2000A |
2000A / 75mV | 0 ~ 1400A | ≤ 2000A | 蓝牙 APP · RS485 · LCD 显示屏 |
型号命名规则：Blue Shunt Gen{代际} · {电流档}，电流档为配套采样器满量程。注意：不同规格采样器与仪表内部参数不同，禁止混用；500A 档持续 / 瞬时电流取自 Gen2 数据手册（0–350A / ≤500A），其余档位按 75mV 满量程比例推导，以各型号正式规格书为准。下单前请联系我们核对电池容量与主回路最大电流。
GEN1 是「仪表 + 采样器」的本机直显方案，GEN2 是「蓝牙主机 + 分流器」的智能方案——两代定位不同，参数各自独立成册。
| 项目 | Blue Shunt Gen1（基础款） | Blue Shunt Gen2（蓝牙智能款） |
|---|---|---|
| 数据查看 | 本机段码 LCD 直显：SOC 电量环、电压、电流、温度、剩余时间 | 手机蓝牙 APP 直连查看，同时保留 RS485 与 LCD 屏输出 |
| 参数配置 | 本机四按键设置：CAP 容量 / FCV 满容电压 / ZCV 零容电压 / LCA 低容报警 / POV 关机电压（长按 OK 3 秒进入设置） | APP 内配置 CAP 容量、工作模式、P1 供电等全部参数，断电记忆 |
| 蓝牙 APP | 选配蓝牙版，接入「智能生活」APP 查看与告警；标准版无 | 内置蓝牙，支持 Swift Loong APP 数据交互 |
| 工作电压 | 8 – 120V（电池组工作电压，锂电 / 磷酸铁锂 / 铅酸 / 镍氢） | DC 8 – 60V 供电（12 / 24 / 36 / 48V 系统） |
| 保护与告警 | 过压 / 欠压告警（8–120V 可设）、过流、过功率、过温（55℃）；低容量蜂鸣每 10 秒报警，OK 键静音 | 采样与通讯侧保护，红灯告警指示 |
| 低功耗 | 小电流自动睡眠关背光，电流回升或任意键唤醒；放电背光 2 分钟自动关 | 静态功耗 ≤ 15mA，长期停车不亏电 |
| 恢复出厂 | 【▼】+【▲】两键同按 5 秒 | 背面 Reset 键长按 5 秒 |
| 电流档位 | 200A / 500A / 1000A / 2000A | 200A / 500A / 1000A / 2000A |
| 适用场景 | 不看手机、上车即读的独立监测；整车仪表位嵌入式安装（开孔 110 × 60mm） | 单车改装、现场调试、需要手机随时查看与自行校准的场景 |
GEN1 参数取自《电池库仑计说明书（BMC 系列中文版）》，并按《库仑计测试内容》大纲完成 12.8V / 24V / 48V 系统、0.01–200A 负载点与低电压 / 低容量 / 高温告警项的实测验证；如需定制配置入口或专用上位机软件，硬件与固件均可按项目定制。

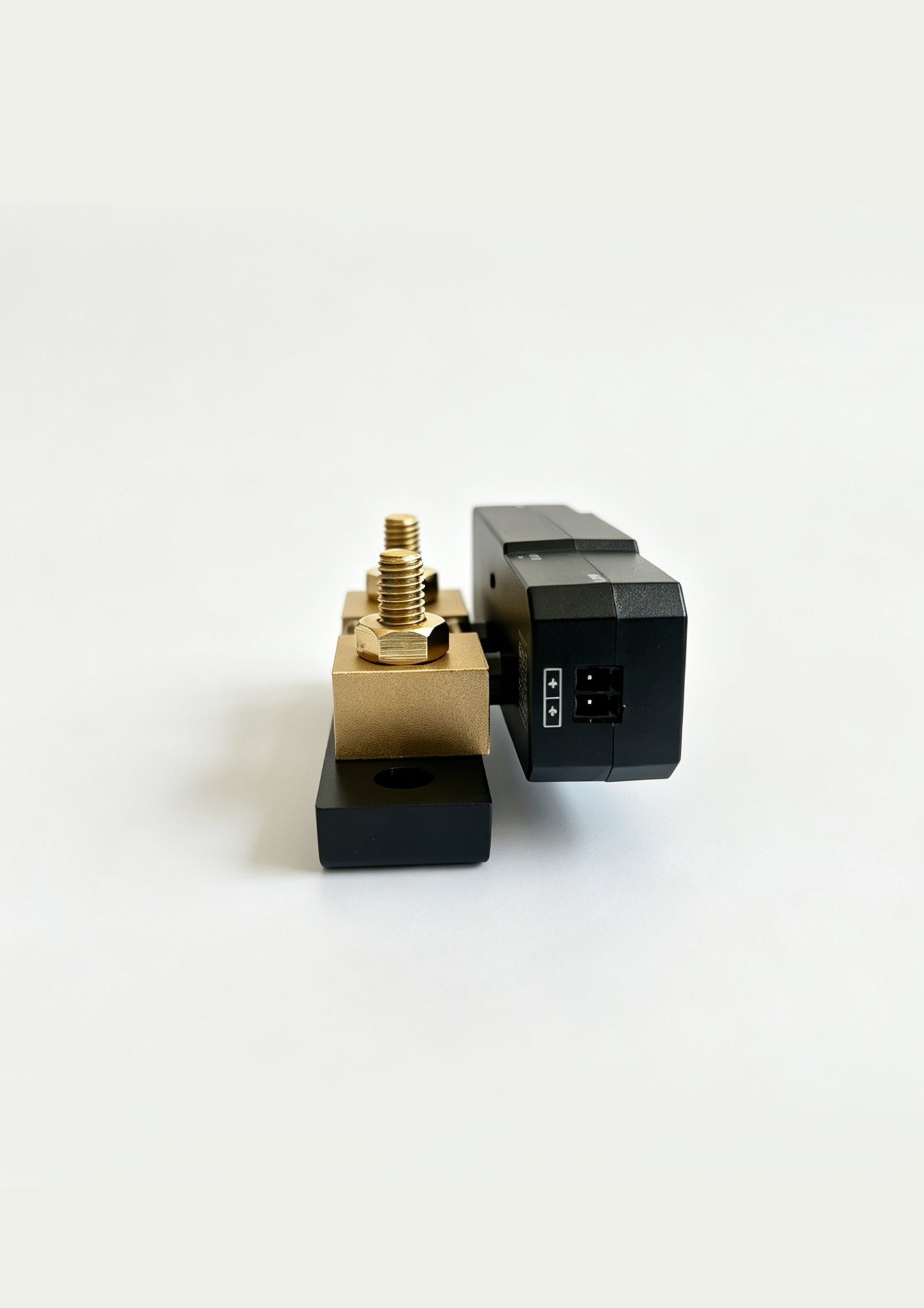

两代形态不同：GEN1 是「显示仪表 + 采样器」分体方案——段码 LCD 仪表嵌入设备面板（开孔 110 × 60mm），采样器串入电池负极回路；GEN2 是一体化主机 + 外置分流器，信号经 COMM（RJ45 8PIN）完成通讯与供电。

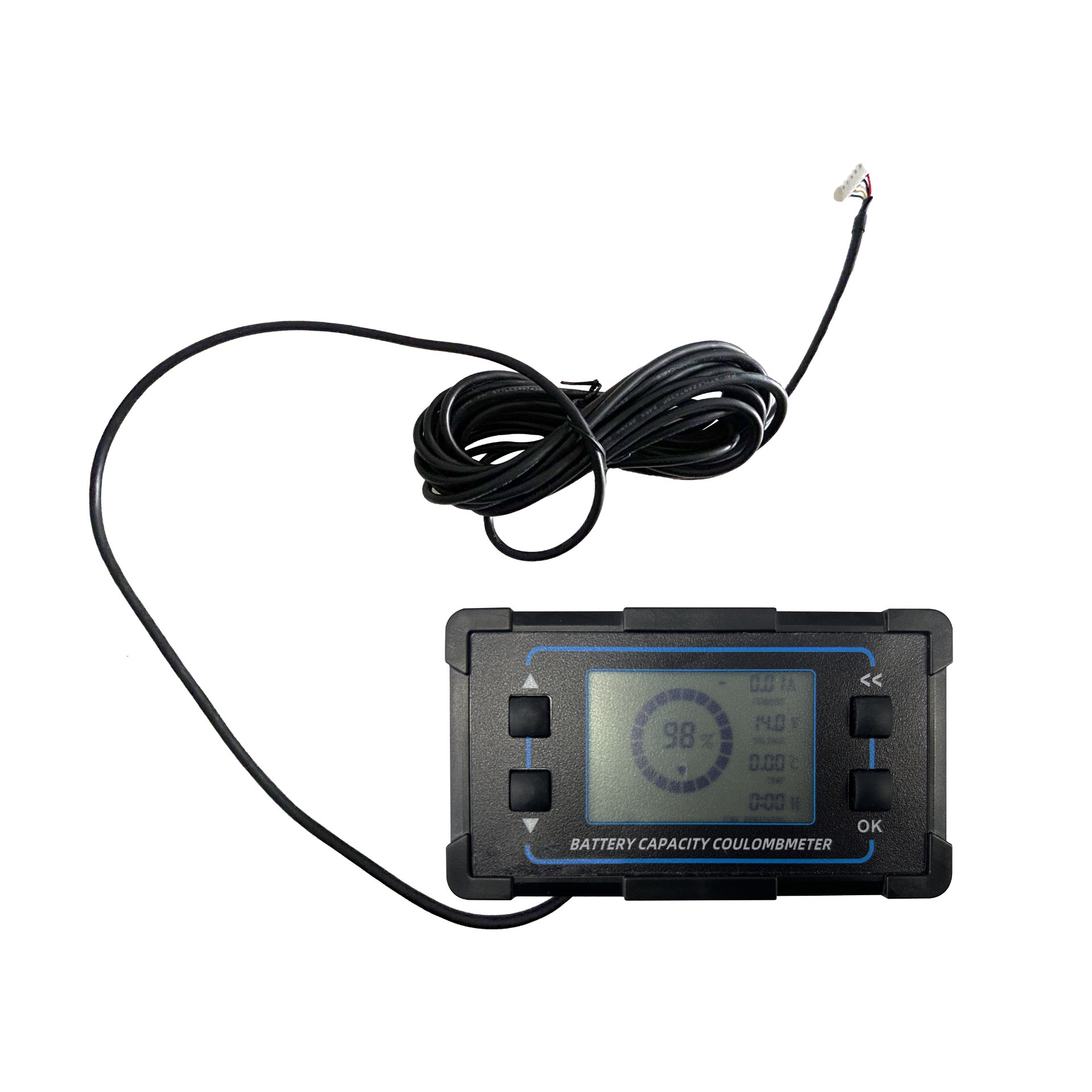

BMC 显示仪表 · 段码 LCD 直显 + 四按键 · 面板开孔 110 × 60mm（配屏蔽信号线）

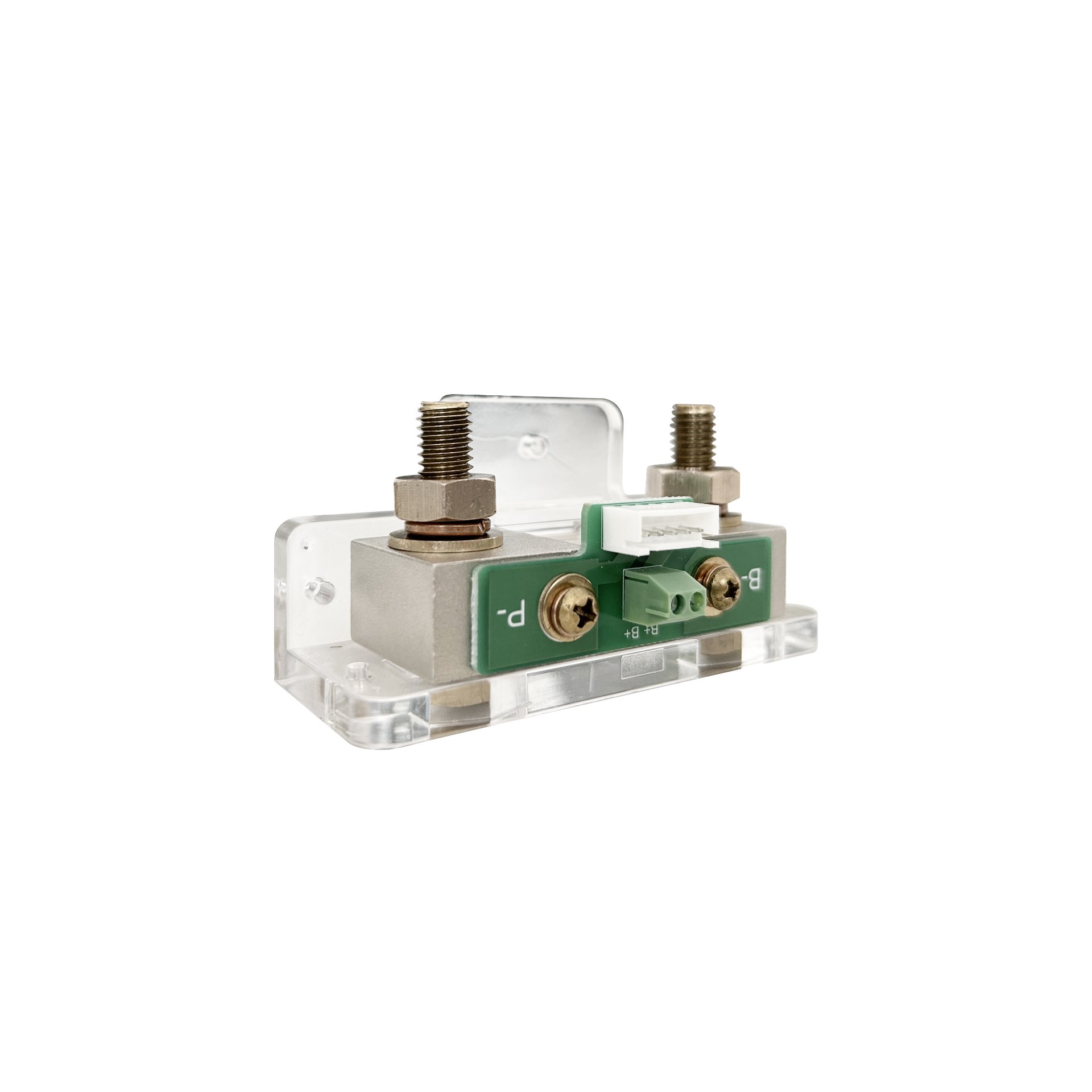

采样器（分流器）· M8 螺栓串入电池负极回路 · B- / P- 主回路 + B+ / P+ 信号供电
| 项目 | 说明 |
|---|---|
| 采样器串入 | 采样器（分流器）串接到电池组负极电路：B- 接电池组负极，P- 接充放电负极 P-/C- |
| 仪表供电 | 红色 18AWG 线从电池组正极接到采样器 B+，为仪表供电 |
| 信号连接 | 用带防水接头的屏蔽线将采样器连接到库仑计仪表 |
| 接线原则 | 确保所有流过电池的电流都经过采样器 |
| 安装方式 | 设备面板开 110 × 60mm 矩形孔，卡扣按压固定，或螺丝 / 扎带对准孔位固定 |
| 采样器散热 | 采样器为发热部件，尽量安装在空气流通处；长时间最大电流使用应保持通风散热 |
| 禁止混用 | 不同规格采样器与仪表内部参数不同，禁止混用 |
使用环境：不能长时间暴露在阳光下，也不可长时间处于 -10℃ 以下、50℃ 以上的极端条件，否则会缩短液晶显示器寿命。低功耗睡眠：电流小于开启电流自动休眠关背光，电流回升或按任意键唤醒；充电时背光常亮，放电时亮 2 分钟自动关闭。
| 引脚 | 定义 |
|---|---|
| P1 | 出厂默认浮空；连接 LCD 显示屏时经 APP 配置输出 12V / 1A 供电（低于 8V 设备停止工作） |
| P3 / P5 | RS485 B / A —— Modbus 通讯（GEN1 与 GEN2 一致） |
| P6 / P8 | GND |
| 其余引脚 | 空脚，不接线 |
更换 COMM 连接设备类型时，GEN2 需先恢复出厂设置，再用 APP 重新配置工作模式。

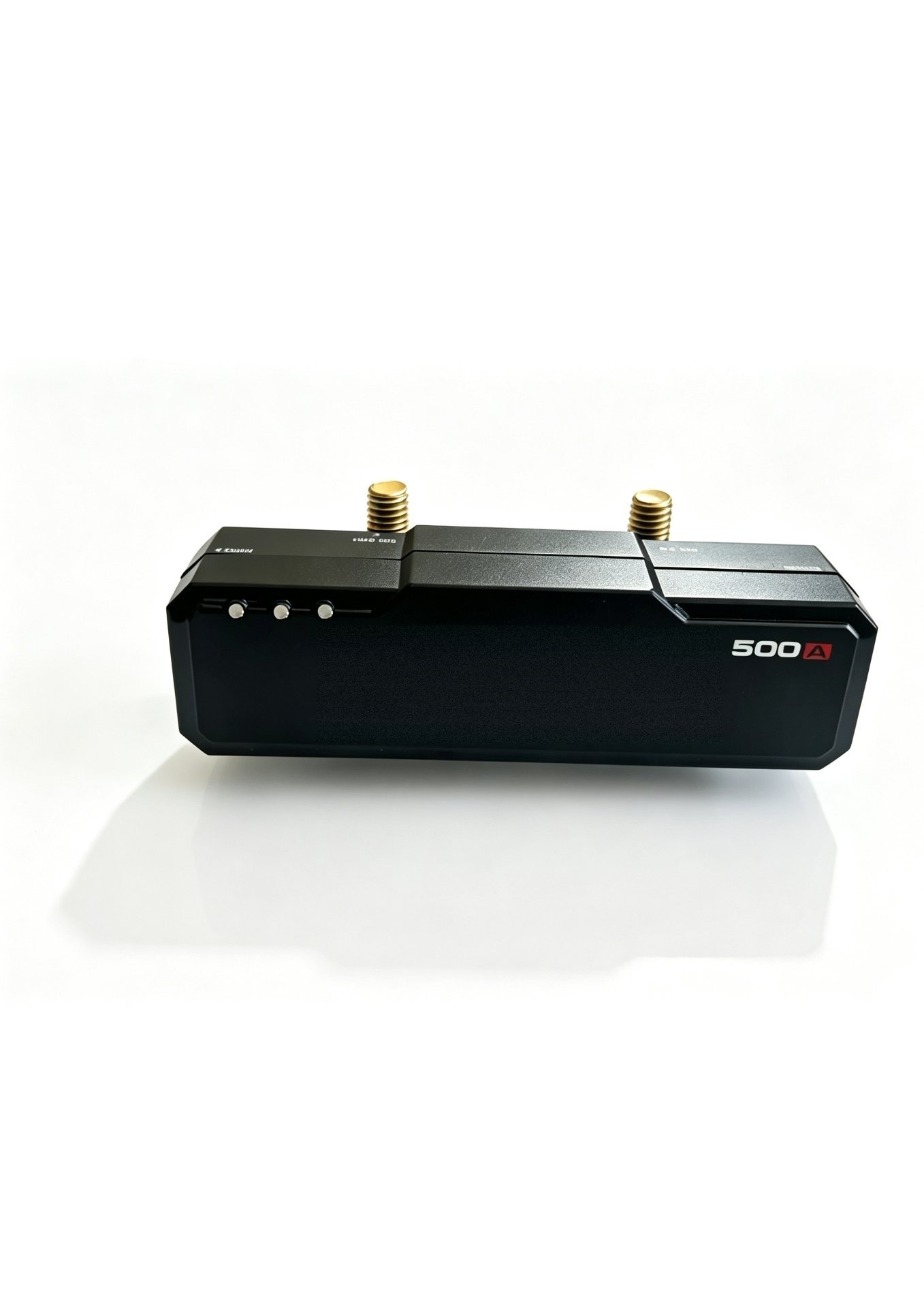

| 标识 | 含义 |
|---|---|
| 绿灯常亮 | 设备通电运行 |
| 蓝灯常亮 | GEN2：已连接手机 APP（蓝牙）／ GEN1：通讯链路正常 |
| 红灯常亮 | 有告警 |

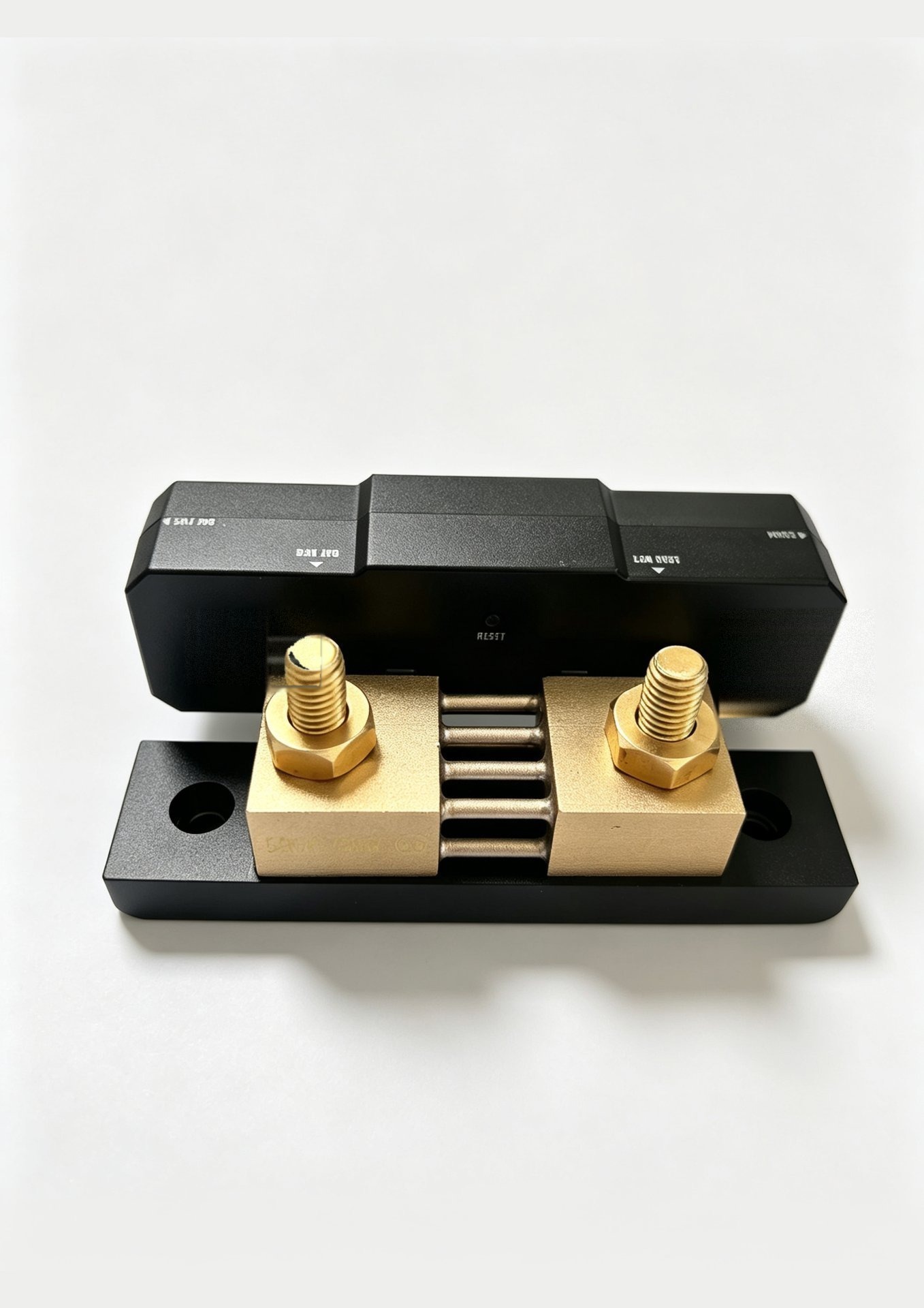

| 背面 Reset 键 | GEN2：长按 5 秒恢复出厂设置 |
| 项目 | 说明 |
|---|---|
| 取样位置 | 分流器串入电池负极主回路，所有充放电电流均需流过分流器 |
| B POS 接口 | 单独一根线连接电池正极，用于电压采样与供电 |
| 取电范围 | 8–60V 直接从被测系统取电，无需外接电源 |
| 分流器选配 | 按主回路最大电流选档：200A / 500A / 1000A / 2000A，主控部分通用 |
| 线径建议 | 主回路按实际最大电流选线，接触电阻过大会造成读数偏差 |

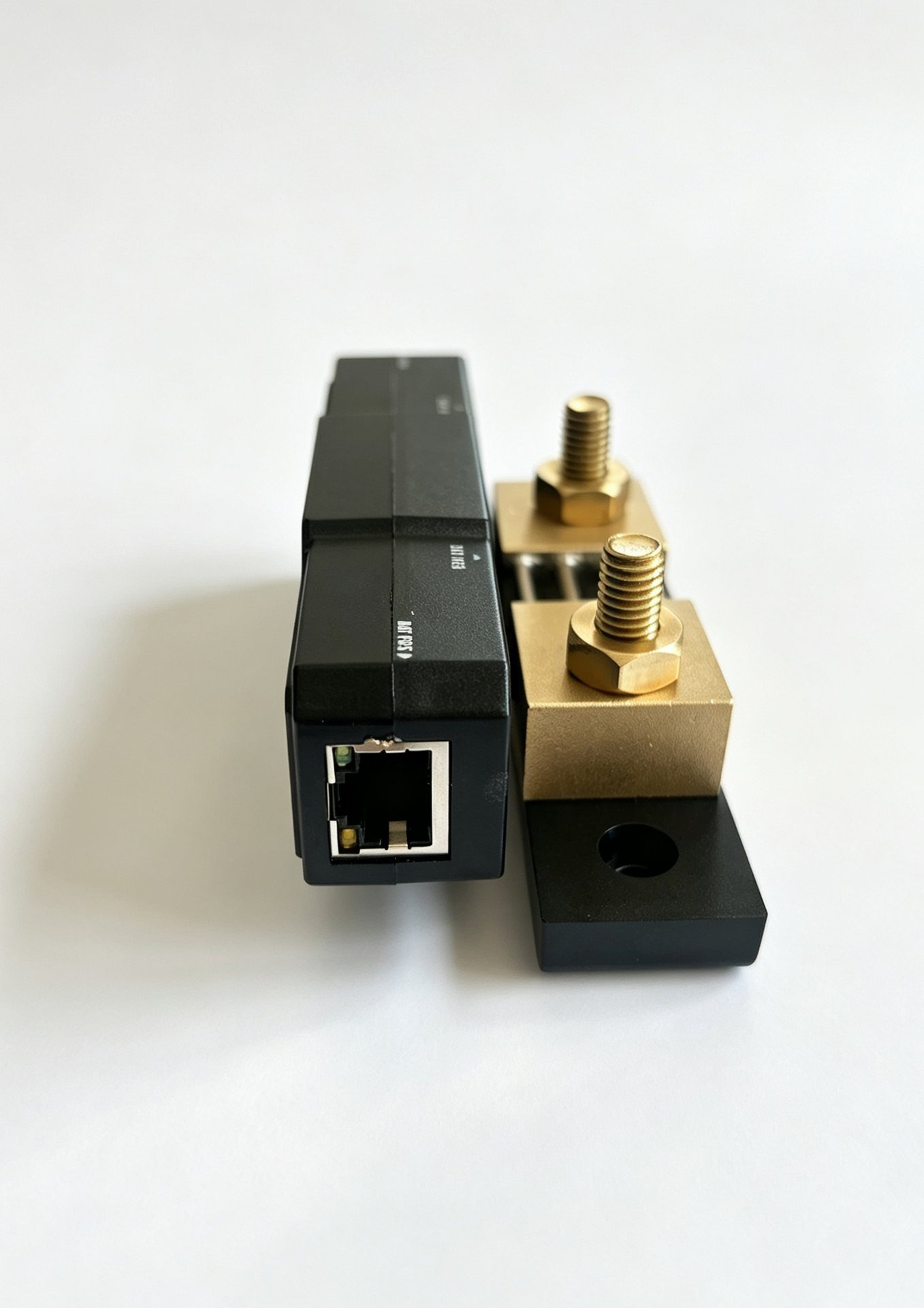

| COMM | RJ45 8PIN，P3/P5 为 RS485 B/A，P6/P8 为 GND |
安装完成后请先核对「显示电流」与「实际电流」是否一致，再做容量设置，否则 SOC 会持续偏差。换大电流档时，务必同步更换主回路线径与端子。
两代参数各自独立成册：GEN1 取自《电池库仑计说明书（BMC 系列中文版）》，GEN2 取自《Blue Shunt Gen2 数据手册》。
| 项目 | 规格 |
|---|---|
| 产品系列 | BMC 系列电池库仑计（Blue Shunt Gen1），分标准版与蓝牙版 |
| 适用电池 | 8 – 120V 工作电压的锂电池 / 磷酸铁锂 / 铅酸 / 镍氢电池组 |
| 电流测量范围 | 0 ~ 500A（配对应量程采样器） |
| 电流分辨率 | 0.01 A |
| 电压分辨率 | 0.1 V |
| 电压精度 | ± 2% |
| 电流精度 | ± 5% |
| 温度测量范围 | 0℃ ~ 100℃ |
| 容量显示 / 分辨率 | 0% ~ 100% / 0.01 AH |
| 安时测量范围 | 0 ~ 999.99 AH |
| 采样速率 | 1 次 / 秒 |
| 测量板功耗 | 0.4 W |
| 告警 | 过压 / 欠压告警 8 – 120V 可设；温度告警 55℃；低容量蜂鸣每 10 秒一次（OK 键静音） |
| 显示与按键 | 段码 LCD（SOC 电量环 / 电压 / 电流 / 温度 / 剩余时间）+ 4 按键，带背光 |
| 可设参数 | CAP 容量 · FCV 满容量电压 · ZCV 零容量电压 · LCA 低容量报警 · POV 关机电压 |
| 安装开孔 | 110 × 60 mm 矩形孔，卡扣固定或螺丝 / 扎带固定 |
| 使用环境 | 避免长时间暴晒及 -10℃ 以下 / 50℃ 以上极端环境（保护液晶） |
| 保修 | 自购买之日起一年（非人为质量问题） |
| 项目 | 规格 |
|---|---|
| 产品型号 | Blue Shunt Gen2（蓝牙库伦计） |
| 供电电压 | DC 8 ~ 60V |
| 系统电压 | 12 / 24 / 36 / 48V |
| 持续 / 瞬时电流 | 0 ~ 350A / ≤ 500A（500A / 75mV 分流器） |
| 电池容量 | 1 ~ 9999 AH |
| 静态功耗 | ≤ 15 mA |
| 分辨率 | 电流 1 mA · 电压 0.1 V · SOC 1% · 时间 1 Min |
| 通讯接口 | COMM（RJ45 8PIN）RS485，支持 Modbus 协议 |
| 蓝牙通讯 | 内置蓝牙，支持 APP 数据交互 |
| 指示与复位 | 红（故障）/ 蓝（蓝牙）/ 绿（运行）三色指示灯；背面 Reset 长按 5 秒恢复出厂 |
| 工作温度 | -35℃ ~ +65℃ |
| 防护等级 | IP52（自然散热） |
| 外壳 / 尺寸 | 阻燃 ABS+PC 磨砂，Swift Loong 丝印，底部 2.5mm 硅胶防滑垫；106 × 54 × 43 mm / 0.26 kg |
| 定制 | OEM / ODM：Logo、外壳、量程与协议均可定制 |
以配套分流器满量程命名。选档原则：按主回路可能出现的最大持续电流选取，并预留约 30% 余量。
| 电流档 | 配套分流器 | 持续工作电流 | 瞬时最大电流 | 建议适用场景 |
|---|---|---|---|---|
| 200A 档 | 200A / 75mV | 0 ~ 140A | ≤ 200A | B 型 / 小型房车，生活电池 ≤ 400Ah，逆变器 ≤ 1500W |
| 500A 档 （标准款） | 500A / 75mV | 0 ~ 350A | ≤ 500A | 主流 C 型房车，电池 ≤ 800Ah，逆变器 2000 – 3000W |
| 1000A 档 | 1000A / 75mV | 0 ~ 700A | ≤ 1000A | 大功率改装房车 / 多组并联电池，逆变器 5000W 以上 |
| 2000A 档 | 2000A / 75mV | 0 ~ 1400A | ≤ 2000A | 商用车、工程机械、储能柜等超大电流主回路 |
表中 500A 档的持续 / 瞬时电流取自《Blue Shunt Gen2 数据手册》（持续 0–350A、瞬时 ≤500A），其余档位按同一 75mV 满量程比例推导；GEN1 表计测量范围 0–500A，大电流档经对应量程采样器扩展。建议适用场景为选型参考，正式额定值与采样器外形尺寸以各型号规格书为准。
GEN2 可单独使用，也可作为整车能源系统的电量采样单元，三种配套模式在 APP 中设置、断电保持；GEN1 为本机直显仪表，装上即读，无需选择工作模式。
| 模式 | 适用代际 | 适用场景 |
|---|---|---|
| 连接 PowerBoss | GEN2 | 接入带能量管理主机的一体化系统，库伦计作为电量采样单元上报数据 |
| 连接 LCD 显示屏 | GEN2 | 外接 LCD 显示屏本地读取（GEN1 自带显示屏，无需外接）；需在 APP 中配置 P1 输出 12V / 1A 为屏幕供电 |
| 无连接（仅蓝牙 APP） | GEN2 | 独立使用，仅通过手机蓝牙 APP 查看与配置，不接任何外设 |
| 项目 | 说明 |
|---|---|
| SOC | 剩余电量百分比，分辨率 1% |
| 电压 | 实时电池电压，分辨率 0.1V |
| 电流 | 充放电电流，分辨率 1mA，方向自动识别 |
| 功率 | 实时充放电功率 |
| 剩余容量 | 按电池容量 CAP 与实时电流积分计算 |
| 历史曲线 | 充放电过程记录，便于排查耗电异常（GEN2 APP） |
| 判断依据 | 建议 |
|---|---|
| 看逆变器功率 | 3000W 以内选 500A 档；5000W 以上直接上 1000A 档 |
| 看电池组结构 | 多组并联、单组大容量时按汇流后的总电流选档 |
| 看是否留余量 | 按最大持续电流预留约 30% 余量，避免长期满载发热 |
| 看数据怎么看 | 已有中控 / 能量主机选 GEN1；单车改装、要现场调试选 GEN2 |
库伦计准不准，取决于两个动作：CAP 值设置正确、容量做一次归位。四步做完，SOC 长期不漂移。
| 步骤 | 操作 |
|---|---|
| 1 · 接线核对 | 按图接好采样器 / 分流器与表计，上电后屏显应出现电压、电流与容量百分比；对比显示电流与实际电流（钳形表），偏差大则检查接线 |
| 2 · 设置 CAP | 容量已知：直接把真实值设入 CAP。容量未知（GEN1）：先把 CAP 预设放大（如预估 20Ah 设成 30Ah）→ 电池放空再充满 → 充满后将容量真值设置到 CAP；GEN2 在 APP 内设置 |
| 3 · 容量归位 | GEN1：放空后长按【▼】置 0%，或充满后长按【▲】置 100%，此后无需重复；GEN2：充满后置 100% 或放空后置 0% |
| 4 · 恢复出厂 | GEN1：【▼】+【▲】两键同按 5 秒；GEN2：背面 Reset 键长按 5 秒。正常使用无需重复配置 |
| 现象 | 处理 |
|---|---|
| SOC 与实际偏差大 | 检查 CAP 值是否按实际容量填写，并重新做一次容量归位 |
| 电流读数偏小 / 偏大 | 检查分流器接线端子接触电阻、主回路线径与压接质量 |
| 大电流档读数为负或跳变 | 确认分流器方向与 75mV 满量程参数是否与所选档位一致 |
| 告警 / 蜂鸣 | GEN1 低容量蜂鸣每 10 秒一次（OK 键静音）；检查电压是否超出工作电压范围（GEN1 8–120V / GEN2 8–60V）及回路是否短路 |
| APP 连不上 | GEN2 内置蓝牙：确认手机蓝牙与定位权限已开启，靠近设备后重新搜索；GEN1 需选配蓝牙版并使用「智能生活」APP |
| 更换外接设备后异常 | GEN2 长按背面 Reset 键 5 秒恢复出厂，再用 APP 重新配置工作模式 |
电池容量、分流器规格与通讯协议均可按项目定制；批量整车配套可提前提供电池与系统信息，出厂直接预置 CAP 与协议参数。
GEN1 与 GEN2 接线方式不同（GEN1 采样器串负极 + 屏蔽线接仪表；GEN2 主机 + B POS），4 段视频覆盖上车全流程，操作演示以 GEN2 蓝牙款为例，GEN1 面板开孔与接线见上方接线要点。
清点主控、75mV 分流器与 COMM 线束；讲解分流器在电池负极回路的串入位置与固定方式，并演示四档分流器的外形差异。
B POS 接电池正极、主回路端子紧固扭矩、COMM 线缆走向；上电后三色指示灯状态判读，GEN1 与 GEN2 的差异提示。
Swift Loong APP 下载、搜索配对、工作模式选择，以及按电池实际容量填写 CAP 值的完整演示（GEN2）。
充满置 100% / 放空置 0% 的归位操作，显示电流与实际电流核对，以及 RS485（Modbus）接入中控或 LCD 屏的联调。
视频上线后可直接在页面上播放；未放置视频文件的卡片会给出占位提示，不影响其他内容。
Blue Shunt Gen1 / Gen2 全系八款型号（200A / 500A / 1000A / 2000A）已在本公司 1688 官方店铺上线：现货批发、一件代发、OEM/ODM 定制询价均可在店铺直接下单。样品与技术资料可联系客服获取，工程师按您的电池容量与系统电压配好 CAP 预置参数、选好分流器档位再出货。
告诉我们生活电池容量、系统电压与最大放电功率，我们帮您确定代际与电流档，核算分流器规格与线径，并给出接线清单。
